產品概述

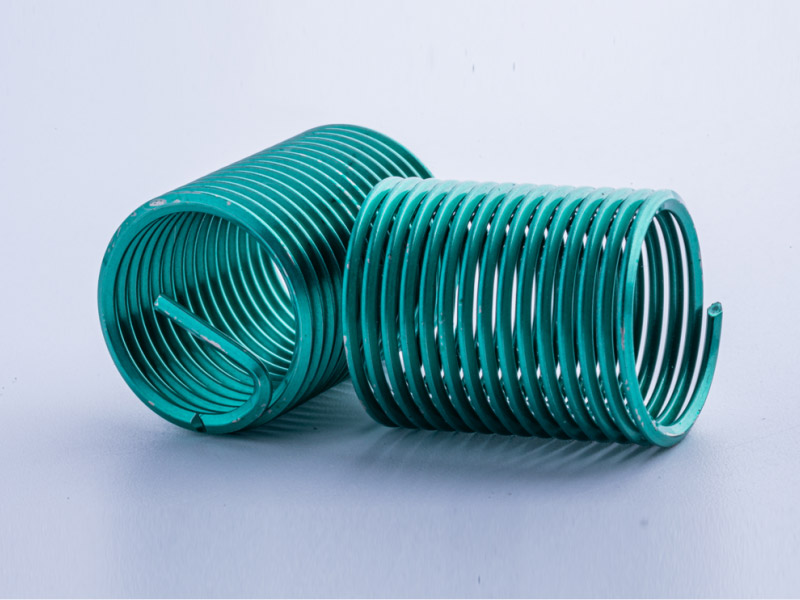

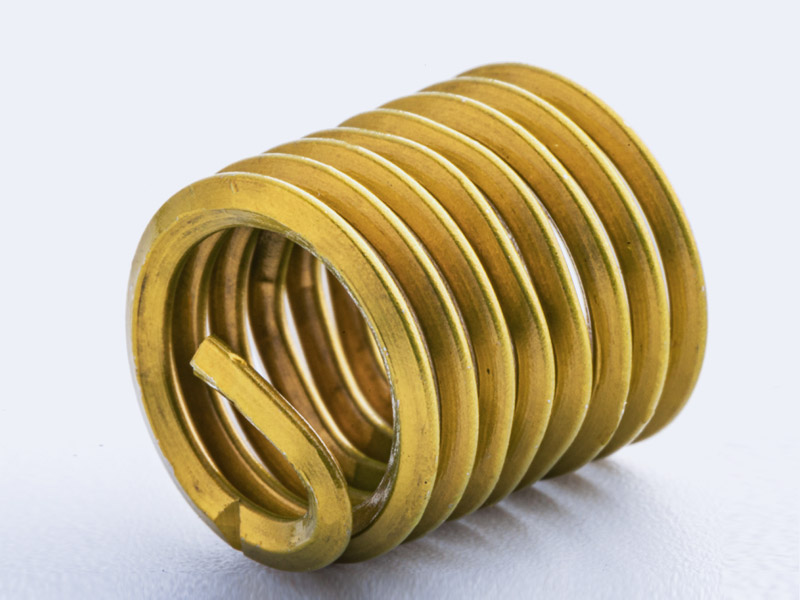

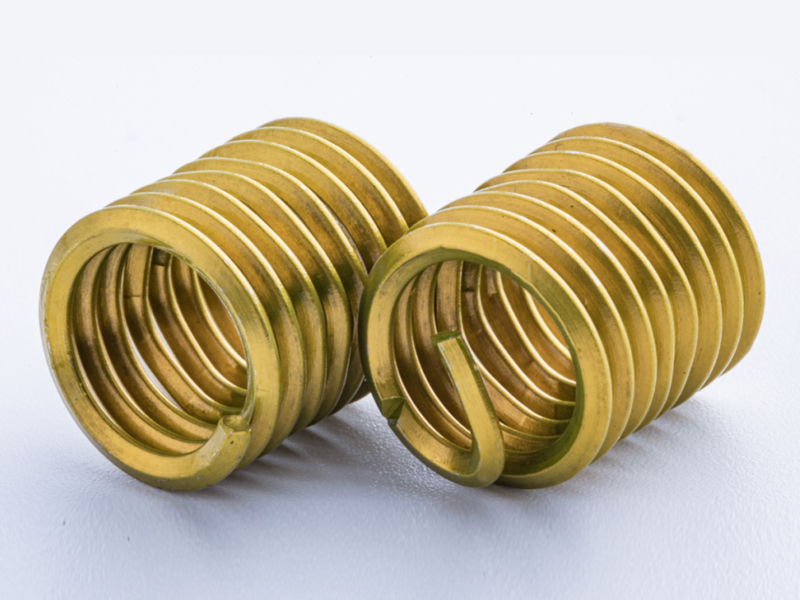

普通型鋼絲螺套:分有折斷槽和無折斷槽兩種類型，是由多圈螺旋線圈組成，通過選用合理的安裝長度，在螺釘和基體內螺紋之間形成彈性連接，消除螺紋制造誤差，增強連接強度，與傳統套相比，減少附加體積和重量。

普通型有折斷槽鋼絲螺套主要用在通孔上，是應用最廣泛的一種類型。

普通型無折斷槽鋼絲螺套主要用在盲孔或者深孔上，要求螺釘擰緊后其端頭不會碰到鋼絲螺套安裝柄。

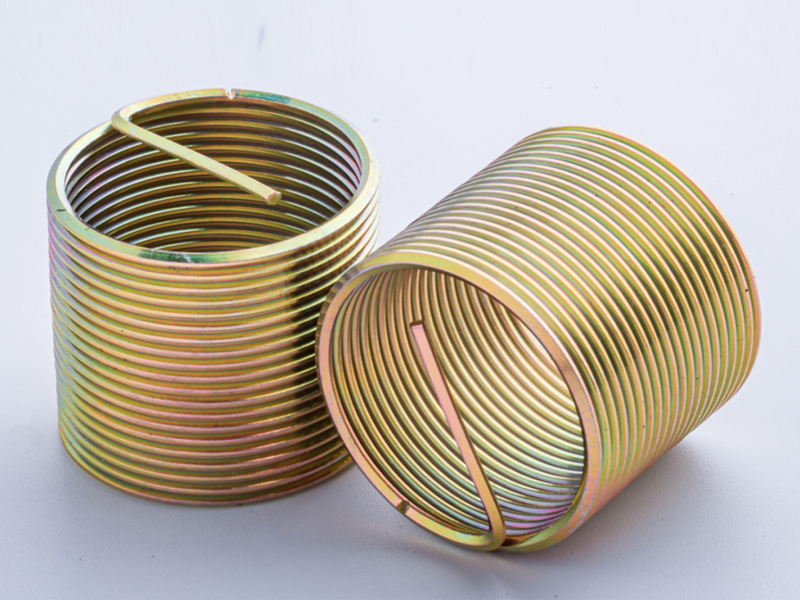

鎖緊型鋼絲螺套:把鋼絲螺套中間的一圈或多圈制成多邊形非變形圈，形成鎖緊邊，稱為鎖緊型鋼絲螺套，分有折斷槽和無折斷槽兩種類型。當螺栓穿過多邊形圈，通過鋼絲螺套自身的形變，產生相應的力矩，從而對裝配螺釘起到鎖緊防松作用，并具有普通型螺套的所有特點。

鋼絲螺套專用絲錐

鋼絲螺套專用絲錐
鋼絲螺套專用絲錐用于加工鋼絲螺套安裝孔的專用內螺紋，結構尺寸依照國家標準《細柄機用和手用絲錐》GB3464 - 83 等標準要求制造，材料為 W6Mo5Cr4V2，可機用也可手用。
直槽絲錐
通用性很強，通孔或盲孔、有色金屬或黑色金屬都可使用，手攻、機攻都行，價格也相對便宜。但是針對性差，短錐用于盲孔，長錐用于通孔。
螺旋槽絲錐
比較適合在專用攻絲機或加工中心等設備上加工盲孔螺紋，加工時切屑向后排出，切削效率高，內螺紋表面質量好。

擠壓絲錐
適合加工韌性較高的有色金屬，尤其是銅、鋁合金鑄件，不銹鋼件，采用擠壓成形工藝加工出的內螺紋孔，抗拉、抗剪強度高，加工表面的粗糙度也較好。

有尾鋼絲螺套安裝工具

手動安裝扳手
其基本原理是使鋼絲螺套通過一段引導螺紋，迫使外徑收縮，以便順利裝入底孔。

手動沖斷器 / 自動沖斷器
利用瞬間沖力折斷鋼絲螺套安裝柄
卸套器
用于取出安裝在底孔內螺紋中的鋼絲螺套
鋼絲螺套專用內螺紋塞規
用于檢驗鋼絲螺套安裝底孔的內螺紋

產品參數

材料及性能

普通型鋼絲螺套提供統一粗牙（UNC）、統一細牙（UNF）以及公制螺紋規格。原材料既可采用 304H 不銹鋼生產，也可采用Nimonic 90、磷青銅等其他材料制造。

材料 (Material)	牌號 (Grade)	使用溫度 (Service Temp)	室溫下抗拉強度 (Tensile Strength at RT)	表面狀況 (Surface Condition)
不銹鋼 (Stainless Steel)	304H；321	425°C 短時間 short-term; 315°C 長時間long-term	>1400 MPa	無涂層No coating; 鍍鎳Nickel-plated; 鍍銀Silver-plated
高溫合金 (High-Temperature Alloy)	Inconel X750; Nimonic 90	750°C 短時間short-term; 550°C 長時間long-term	>1400 MPa	無涂層No coating; 鍍鎳Nickel-plated; 鍍銀Silver-plated

鋼絲螺套公稱長度L的選擇

鋼絲螺套公稱長度L，也就是基本螺紋孔長度L2，通常按螺紋公稱直徑的倍數來供應，即L2=0.5d；0.75d；1d；1.25d；1.5d；2d；2.5d；3d……

螺紋公稱直徑也就是裝在鋼絲螺套中的螺釘公稱直徑d。

規格見excel表格

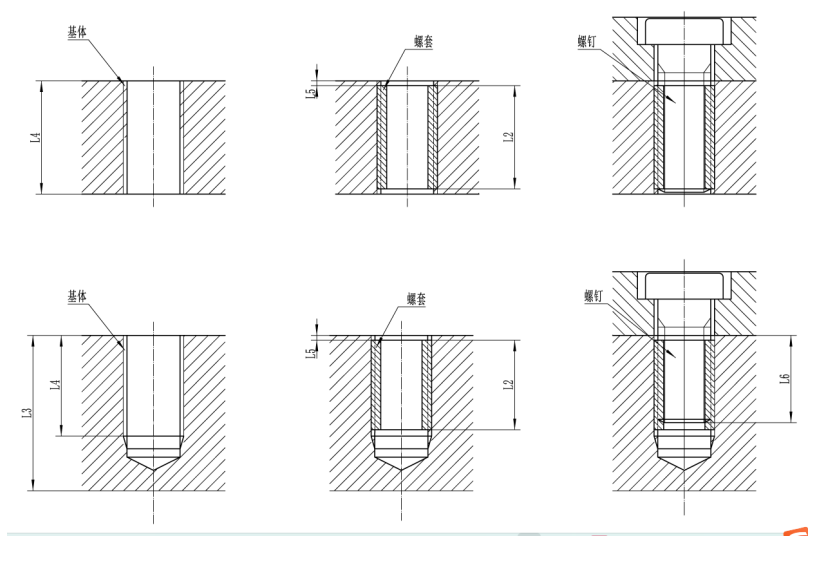

P：螺矩
W：鋼絲螺套在自由狀態下的圈數
D：鋼絲螺套公稱直徑（螺釘公稱直徑）
Dz：鋼絲螺套在自由狀態下的外徑
d0：鉆孔時所選用的鉆頭直徑
L1：鋼絲螺套公稱長度
L2：鋼絲螺套安裝后實際長度
L3：鉆孔深度
L4：安裝鋼絲螺套用內螺紋孔螺紋深度（同 L1）
L5：鋼絲螺套距安裝表面的間距（L5=0.5P±0.25P）
L6：不去除安裝柄時，螺栓最大擰入深度（同 L2）

公制系列鋼絲螺套型式尺寸及安裝參數表：

公制系列鋼絲螺套型式尺寸及安裝參數表

粗牙統一螺紋（UNC）鋼絲螺套型式尺寸及安裝參數

鋼絲螺套參數 - UNC

細牙統一螺紋（UNF）鋼絲螺套型式尺寸及安裝參數

鋼絲螺套參數 - UNF

螺套生產過程

精于工·匠于心——精密螺套制造之道

Please feel free to email us：arvin540@foxmail.com

點擊了解生產過程

螺套產品應用

航天航空Aerospace

巴山鋼絲螺套廣泛應用于航空發動機、機體結構、航電系統及火箭等關鍵部件中，用于增強和修復金屬螺紋連接。

新能源汽車New Energy Vehicles (NEV)

巴山鋼絲螺套廣泛用于新能源汽車的鋁壓鑄電池包箱體、整車下車體及電機殼體等關鍵結構件中。

商用車及軌道交通commercial vehicles and Railway

巴山鋼絲螺套廣泛應用于汽車與軌道交通領域的鋁合金及鋁壓鑄部件中，如變速箱殼體、齒輪箱端蓋、電器控制板及其他結構件。

通訊設備Communications & Electronics

巴山鋼絲螺套廣泛應用于電子設備殼體、通訊散熱器及模塊支架等部件中，為鋁合金等輕質材料提供耐磨、耐振動的金屬螺紋連接。

典型應用場景

鋼絲螺套可在各種螺紋受力或易磨損部位使用，通過增強螺紋強度和抗腐蝕性，顯著延長零部件壽命。
